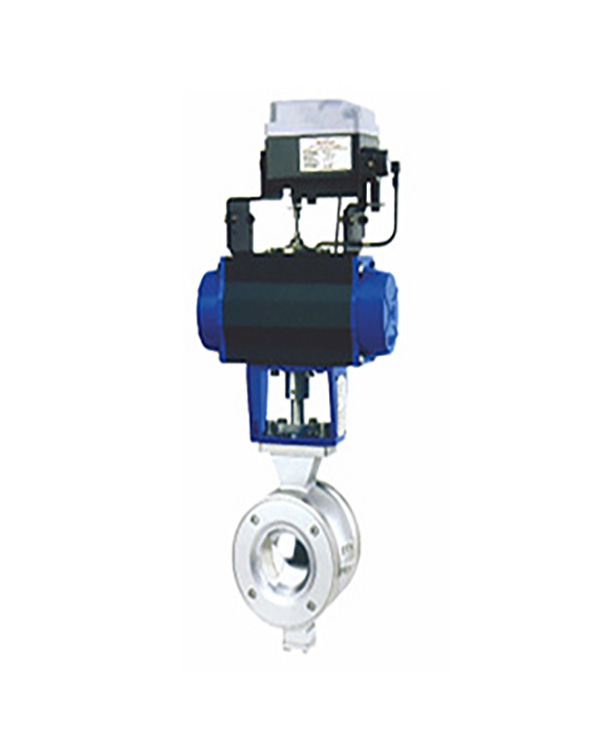

截球體球閥
技術要求:
1、閥門設計與制造按API 6D-2014、API 608-2012、GB/T 12237-2007、ASME B16.34-2013和GB/T 12224-2005等的規定；
2、閥門試驗按API 598-2009、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009和GB/T 12221-2005等的規定,或按企標長度或用戶提供尺寸；
4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。
零部件名稱與材質：
| 序號 | 標準 | 材質 | |||||||
| 名稱 | GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | |
| 1 | 閥體 | WCB25 | WCB | ZG20CrMo | WC5 | ZG1Cr18NiTi | CF8 | ZG0Cr18Ni12Mo2Ti | CF8M |
| 2 | 球體 | A105+ENP 或者不銹鋼 | A105+ENP 或者不銹鋼 | 1Cr13 | A182 F6a | 1Cr18Ni9Ti | A182 F304 | 0Cr18Ni12Mo2Ti | A182 F316 |
| 3 | 閥蓋 | WCB25 | WCB | ZG20CrMo | WC5 | ZG1Cr18NiTi | CF8 | ZG0Cr18Ni12Mo2Ti | CF8M |
| 4 | 填料 | 柔性石墨/PTFE | |||||||
| 5 | 閥桿 | A105+ENP 或者不銹鋼 | A105+ENP 或者不銹鋼 | 1Cr13 | A182 F6a | 1Cr18Ni9Ti | A182 F304 | 0Cr18NH2Mo2Ti | A182 F316 |
| 6 | 手輪 | Q235-A | |||||||
| 7 | 密封面 | 本體密封面/13Cr/硬質合金 | |||||||
| 適用溫度 | ≤425℃ | ≤480℃ | ≤500℃ | ≤500℃ | |||||
