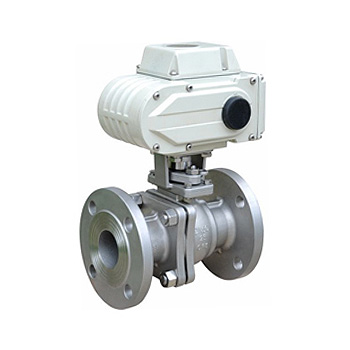

電動球閥 Q941F-16C
Q941電動球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F/PPL型不銹鋼電動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
電動球閥性能參數:
| 公稱通徑DN（mm） | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K |
| 適用介質 | 水、介質等 |
| 介質溫度 | -40～+180℃-40～+350℃ |
| 泄漏量 | 0符合ANSIB16.1045級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯（常溫）、特制PPL（高溫） |
| 防爆級組 | dⅡBT4（d2c4）（可供普通型、防爆型二種規格） |
| 固有可調比R | 100:1 |
電動球閥流量特性Kv值:
|
公稱通徑 （DN） | 不同開度角下的Kv值 | ||||||||
| 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° | |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
尺寸：
| DN | L | L1 | H | D | D1 | D2 | B | f | D3×a | z-d1 |
| 15 | 130/130/140 | 157 | 190 | 95 | 65 | 45 | 14/16/16 | 2 | 40× | 4-φ14 |
| 20 | 140/140/150 | 157 | 195 | 105 | 75 | 55 | 14/16/16 | 2 | 51×4 | 4-φ14 |
| 25 | 150/150/165 | 157 | 200 | 115 | 85 | 65 | 14/16/16 | 2 | 58×4 | 4-φ14 |
| 32 | 165/165/180 | 207 | 205 | 135 | 100 | 78 | 16/18/18 | 2 | 66×4 | 4-φ18 |
| 40 | 180/180/200 | 207 | 220 | 145 | 110 | 85 | 16/18/18 | 3 | 76×4 | 4-φ18 |
| 50 | 200/200/220 | 207 | 220 | 160 | 125 | 100 | 16/20/20 | 3 | 88×4 | 4-φ18 |
| 65 | 220/220/250 | 256 | 300 | 180 | 145 | 120 | 18/22/22 | 3 | 110×4 | 4-φ18/8-φ18/8-φ18 |
| 80 | 250/250/280 | 256 | 305 | 195 | 160 | 135 | 20/22/22 | 3 | 121×4 | 8-φ18 |
| 100 | 280/280/320 | 280 | 330 | 215/230/230 | 180/190/190 | 155/160/160 | 20/24/24 | 3 | 150×4.5 | 8-φ18/8-φ23/8-φ23 |
| 125 | 320/320/360 | 280 | 355 | 245/270/270 | 210/220/230 | 185/188/188 | 24/28/30 | 3 | 176×4.5 | 8-φ18/8-φ25/8-φ25 |
| 150 | 360/360/400 | 310 | 280 | 280/300/300 | 240/250/250 | 210/218/218 | 24/28/30 | 3 | 204×4.5 | 8-φ23/8-φ25 |
| 200 | 400/400/550 | 380 | 390 | 335/360/375 | 295/310/310 | 265/278/278 | 26/34/38 | 3 | 260×4.5 | 12-φ23/12-φ25/12-30φ |
